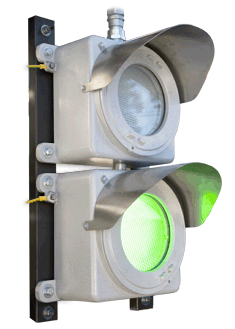

 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенный светофор ССА-02/S на светодиодах выполнен в виде модульных конструкций и может содержать один, два или три модуля (по требованию заказчика возможно изготовление светофоров различной конфигурации на раме). Материал изготовления: корпус из модифицированного алюминиевого сплава, окно из термостойкого ударопрочного боросиликатного стекла. Защитный козырёк выполнен из нержавеющей стали. Источник света - светодиоды. Для повышения качества читаемости сигналов светофора устанавливается светорассеиватель. Отверстия: резьбовое отверстие коническая трубная 3/4" Rc. Подключение через клеммы, сечение 1,5 мм2. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ. СООТВЕТСТВИЕ СТАНДАРТАМ |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
Cветофор может быть выполнен на раме /PAMA по схеме заказчика, для железнодорожного транспорта или руднтчного исполнения РН2.
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1E x d IIC T4 Gb 1Ex d [ia] IIC T4 Gb Ex tb IIIC T135°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01021 РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+55 -20...+55 (для рудничного исполнения) |
| Номинальное напряжение, В: | ~220 8-48 (по требованию) |
| Мощность одной светодиодной матрицы, Вт: | 18 |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Защитный козырёк - нержавеющая сталь. Стекло - термостойкое ударопрочное боросиликатное. |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Антикондесантое покрытие | /ORANGE |
| Дренажный клапан | /ECD |
| Напряжение питания 8-48В | /12DC |
| Исполнение на раме по схеме заказчика | /РАМА |

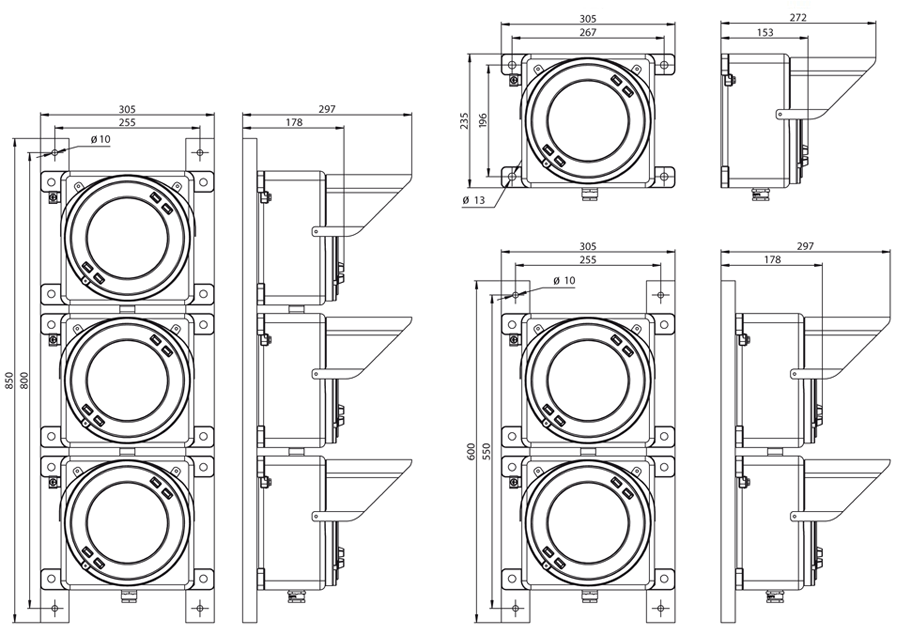

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ОПИСАНИЕ КОНСТРУКЦИИ
- Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Защитный козырёк из нержавеющей стали
- Ударопрочное жаростойкого боросиликатное стекло, светорассеиватель
- Внутренний и внешний зажим заземления из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
МАРКИРОВКА | ЦВЕТ МАТРИЦ | КОЛИЧЕСТВО МОДУЛЕЙ, ШТ |
ССА-02/S1-1 | Зеленый | 1 |
ССА-02/S1-2 | Желтый | |
ССА-02/S1-3 | Красный | |
ССА-02/S1-M1 | Лунно-белый | |
ССА-02/S1-M2 | Синий | |
ССА-02/S2-4 | Зеленый + Красный | 2 |
ССА-02/S2-5 | Зеленый + Желтый | |
ССА-02/S2-6 | Красный + Желтый | |
ССА-02/S2-М3 | Лунно-белый + Синий | |
ССА-02/S3-7 | Красный + Желтый + Зеленый | 3 |
| * По требованию заказчика изготавливается любая комбинация цветов, возможно исполнение составных нестандартных светофоров | ||

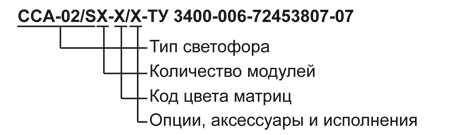

ФОРМИРОВАНИЕ МАРКИРОВКИ
ИЛЛЮСТРАЦИЯ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Кабельный ввод | Примечание: коды и характеристики в каталоге по кабельным вводам. | ||
