ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенные светильники серии AVN для люминесцентных и светодиодных ламп предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.
Корпус взрывозащищенных светильников серии AVN состоит из ударопрочного антистатического полиэстера, армированного длинными волокнами стекловолокна, с прозрачным поликарбонатным колпаком, который закреплен зажимами из нержавеющей стали. Благодаря этому взрывозащищенные люминесцентные светильники AVN устойчивы к постоянному воздействию агрессивных сред, в том числе к парам сероводорода, химически стойкого по отношению к рабочим средам и устойчивого к УФ-излучению. Это позволяет расширить область эксплуатации светильников и повысить их отказоустойчивость относительно тех же показателей светильников из стальных корпусов, в том числе обработанных композитным сплавом или покрытых порошковой эпоксидно-полимерной эмалью (быстрое разрушение от паров сероводорода, а так же несоответствие требованиям РД в части по воздействию сероводорода).
Для удобства и экономии времени панель закреплена замками-защелками. Неискрящие патроны специально разработаны для оборудования с защитой ExnA. Светильник имеет проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника до 6 мм кв.(с кабельным наконечником), кабельные вводы UNI или другого типа (по требованию) с двух сторон корпуса. Неискрящиe электронная ПРА разработана для быстрого, надежного и щадящего зажигания люминесцентных ламп при отрицательных температурах, без мерцания с автоматической функцией отключения дефектных или отказавших ламп. При этом обеспечивается зажигание в рабочем состоянии, что позволяет увеличить срок службы лампы не менее 20%. Для аварийного режима работы во взрывозащищенных светильниках аварийного освещения применяется никелево-кадмиевая (Ni-Cd) батарея, что позволяет гарантировать аварийную работу даже при отрицательных температурах, в отличии от традиционных герметичных свинцово-кислотных (SLA) батарей. Правильная работа светильника при отрицательных температурах, подтверждена и функциональными испытаниями с наработкой на отказ. Исполнение светильников с внешним блоком аккумуляторных батарей предназначены для длительной эксплуатации при повышенных температурах окружающей среды.
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
| Наименование светодиодной лампы | Потребляемая мощность | Световой поток | Замена люминесцентной лампы |
| LAMP-EX-L18LED-NA-8W | 8Вт | 700-750 Лм | 18Вт |
| LAMP-EX-L18LED-NA-10W | 10Вт | 950-1000 Лм | |
| LAMP-EX-L36LED-NA-18W | 18Вт | 1500-1600 Лм | 36Вт |
| LAMP-EX-L36LED-NA- 20W | 20Вт | 1900-2000 Лм | |
| LAMP-EX-L58LED-NA-25W | 25Вт | 2500-2600 Лм | 58Вт |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 24754-81, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.8-2002, ГОСТ 22782.3-77,
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.17-2002 (МЭК 60079-18:1992), ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.14-2002,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011
Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  2Ex nA II T5...T4 Gc 1Ex e mb s II T5...T4 Gc Ex tb IIIC T65°C...T85°C Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 РОСС RU.ГБ05.В04322 ТС RU C-RU.МЛ02.В.00397 ТС RU C-RU.МЛ02.В.00394 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.00514.315 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -40…+40/+55 -40...+70 (для исполнения /TERMO) |
Номинальное напряжение: | ~230В (50/60 Гц) (~110/230В по заказу) |
Коэффициент мощности: | 0,96 |
Патрон: | G13 двухконтактный |
Электрическая схема: | Подключение к клеммной коробке, клеммы L, N, PЕ кабелем сечением 2,5 мм2 |
Материал корпуса: | Ударопрочный антистатический полиэстер, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. Колпак - прозрачный, устойчивый к ультрафиолету невозгораемый поликарбонат. |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Исполнение для высоких температур +70°С (для исполнения без аккумулятора, или с внешним блоком аккумуляторных батарей) | /TERMO |
| Рудничное нормальное исполнение | /РН2 |
Исполнение с маркировкой взрывозащиты  2ExemsIICT4/T5,  1Ex e mb s II T5...T4 Gb | /2EXEMS |
| Светодиодная взрывобезопасная лампа производства ООО «КОРТЕМ-ГОРЭЛТЕХ» (только для светильников без аккумулятора) | /LED |
| Люминесцентная лампа по заказу | |
МОЩНОСТЬ Вт | ЕМКОСТЬ АККУМУЛЯТОРА, Ач | ВРЕМЯ РАЗРЯДКИ, МИН |
18 | 4 | 120 |
7 | 200 | |
36 | 4 | 90 |
7 | 180 | |
58 | 4 | 70 |
7 | 150 |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Модель | Количество ламп | Мощность ламп, Вт | Тип ПРА | Напряжение, В | Размер, мм | Масса, кг | |||
| А | B | C | M | ||||||
| AVN-118 | 1 | 18 | электронная | 230 | 670 | 100 | 105 | 230 | 2,2 |
| AVN-136 | 1 | 36 | 1275 | 100 | 105 | 840 | 3,5 | ||
| AVN-158 | 1 | 58 | 1560 | 100 | 105 | 1140 | 4,7 | ||
| AVN-218 | 2 | 18 | 670 | 170 | 105 | 230 | 2,7 | ||
| AVN-236 | 2 | 36 | 1275 | 170 | 105 | 840 | 5,2 | ||
| AVN-258 | 2 | 58 | 1560 | 170 | 105 | 1140 | 6,6 | ||
| Модель | Количество ламп | Мощность ламп, Вт | Режим работы | Время разряда аккумулятора, мин | Напряжение, В | Размер, мм | Масса, кг | |||
| А | B | C | M | |||||||
| AVN-136EF4 | 1 | 36 | нормальный+аварийный | 90 | 230 | 1275 | 100 | 105 | 840 | 8,3 |
| AVN-158EF4 | 1 | 58 | нормальный+аварийный | 70 | 1560 | 100 | 105 | 1140 | 9,6 | |
| AVN-218EF4 | 2 | 18 | нормальный+аварийный | 120 | 670 | 170 | 105 | 230 | 6,5 | |
| AVN-236EF4 | 2 | 36 | нормальный+аварийный | 90 | 1275 | 170 | 105 | 840 | 10 | |
| AVN-258EF4 | 2 | 58 | нормальный+аварийный | 70 | 1560 | 170 | 105 | 1140 | 11,5 | |
| AVN-118EE4 | 1 | 18 | аварийный | 120 | 670 | 100 | 105 | 230 | 6 | |
| AVN-136EE4 | 1 | 36 | аварийный | 90 | 1275 | 100 | 105 | 840 | 8,3 | |
| AVN-158EE4 | 1 | 58 | аварийный | 70 | 1560 | 100 | 105 | 1140 | 9,6 | |
| AVN-136EF7 | 1 | 36 | нормальный+аварийный | 180 | 1275 | 100 | 105 | 840 | 8,3 | |
| AVN-158EF7 | 1 | 58 | нормальный+аварийный | 150 | 1560 | 100 | 105 | 1140 | 9,6 | |
| AVN-218EF7 | 2 | 18 | нормальный+аварийный | 200 | 670 | 170 | 105 | 230 | 6,5 | |
| AVN-236EF7 | 2 | 36 | нормальный+аварийный | 180 | 1275 | 170 | 105 | 840 | 10 | |
| AVN-258EF7 | 2 | 58 | нормальный+аварийный | 150 | 1560 | 170 | 105 | 1140 | 11,5 | |
| AVN-118EE7 | 1 | 18 | аварийный | 200 | 670 | 100 | 105 | 230 | 6 | |
| AVN-136EE7 | 1 | 36 | аварийный | 180 | 1275 | 100 | 105 | 840 | 8,3 | |
| AVN-158EE7 | 1 | 58 | аварийный | 150 | 1560 | 100 | 105 | 1140 | 9,6 | |
ВНЕШНИЙ БЛОК АККУМУЛЯТОРНЫХ БАТАРЕЙ
| Модель | Количество ламп | Мощность ламп, Вт | Режим работы | Время разряда аккумулятора, мин | Напряжение, В | Размер, мм | Масса, кг | |||
| А | B | C | M | |||||||
| AVN-136EF4E | 1 | 36 | нормальный+аварийный | 90 | 230 | 1275 | 100 | 105 | 840 | 8,3 |
| AVN-158EF4E | 1 | 58 | нормальный+аварийный | 70 | 1560 | 100 | 105 | 1140 | 9,6 | |
| AVN-218EF4E | 2 | 18 | нормальный+аварийный | 120 | 670 | 170 | 105 | 230 | 6,5 | |
| AVN-236EF4E | 2 | 36 | нормальный+аварийный | 90 | 1275 | 170 | 105 | 840 | 10 | |
| AVN-258EF4E | 2 | 58 | нормальный+аварийный | 70 | 1560 | 170 | 105 | 1140 | 11,5 | |
| AVN-118EE4E | 1 | 18 | аварийный | 120 | 670 | 100 | 105 | 230 | 6 | |
| AVN-136EE4E | 1 | 36 | аварийный | 90 | 1275 | 100 | 105 | 840 | 8,3 | |
| AVN-158EE4E | 1 | 58 | аварийный | 70 | 1560 | 100 | 105 | 1140 | 9,6 | |
| AVN-136EF7E | 1 | 36 | нормальный+аварийный | 180 | 1275 | 100 | 105 | 840 | 8,3 | |
| AVN-158EF7E | 1 | 58 | нормальный+аварийный | 150 | 1560 | 100 | 105 | 1140 | 9,6 | |
| AVN-218EF7E | 2 | 18 | нормальный+аварийный | 200 | 670 | 170 | 105 | 230 | 6,5 | |
| AVN-236EF7E | 2 | 36 | нормальный+аварийный | 180 | 1275 | 170 | 105 | 840 | 10 | |
| AVN-258EF7E | 2 | 58 | нормальный+аварийный | 150 | 1560 | 170 | 105 | 1140 | 11,5 | |
| AVN-118EE7E | 1 | 18 | аварийный | 200 | 670 | 100 | 105 | 230 | 6 | |
| AVN-136EE7E | 1 | 36 | аварийный | 180 | 1275 | 100 | 105 | 840 | 8,3 | |
| AVN-158EE7E | 1 | 58 | аварийный | 150 | 1560 | 100 | 105 | 1140 | 9,6 | |
Пример заказа:
 |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ОПИСАНИЕ КОНСТРУКЦИИ
- Корпус из серого устойчивого к ультрафиолету полиэстера, усиленного стекловолокном,
- Прозрачный поликарбонатный устойчивый к ультрафиолету колпак, не поддерживающий горение
- Зажимы из нержавеющей стали
- Несущий белый пластинообразный внутренний светорассеивающий отражатель
- Болты из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
ПОДБОР ЛЮМИНЕСЦЕНТНЫХ ЛАМП
 | Холодный белый Естественный солнечный Спецификация 35/полный спектр Дневной свет делюкс |
Лампа холодного белого цвета (внизу) кажется ярче, но лампы дневного света с более высокой цветовой температурой дают приятный свет и лучшую цветопередачу.
|
ИЛЛЮСТРАЦИЯ | ОПИСАНИЕ | МОЩНОСТЬ | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Люминесцентная лампа (по заказу) | 18Вт | 1350Лм | LAMP-L18W21 |
36Вт | 3350Лм | LAMP-L36W21 | ||
58Вт | 5200Лм | LAMP-L58W21 | ||
| Светодиодная лампа (позаказу) | 700-750 Лм | LAMP-EX-L18LED-NA-8W | ||
| 950-1000 Лм | LAMP-EX-L18LED-NA-10W | |||
| 1500-1600 Лм | LAMP-EX-L36LED-NA-18W | |||
| 1900-2000 Лм | LAMP-EX-L36LED-NA- 20W | |||
| 2500-2600 Лм | LAMP-EX-L58LED-NA-25W | |||
 | Шпилька M8 | 250мм | Оцинкованная сталь | BRF8MIN/250 |
 | Рым-болт (2шт. в комплекте поставки) | Оцинкованная сталь | GOF-8 | |
 | Скоба крепления "U" | Оцинкованная сталь | G-244 | |
 | Скоба крепления "V" | Оцинкованная сталь | G-263 | |
 | Скоба крепления "D" | Оцинкованная сталь | G-258 | |
 | Скоба крепления "P" | Оцинкованная сталь | G-0480 | |
 | Прозрачный колпак-рассеиватель | 1x18Вт | Поликарбонат | COP-118 |
2x18Вт | COP-218 | |||
| 1x36Вт | COP-136 | |||
| 2x36Вт | COP-236 | |||
| 1x58Вт | COP-158 | |||
| 2x58Вт | COP-258 | |||
 | Электронный преобразователь | 220В 50/60Гц | INVERTER | |
 | Блок аккумуляторной батареи | 4 А/ч | BATT4AH/D | |
| 7 А/ч | BATT7AH/D | |||
 | Компактный аккумулятор Ni/Cd | 4 | G-0309B | |
| 7 | G-0309 | |||
 | Патрон лампы | G13 | 250В 4А | STU254/S |
 | ПРА | 2 x 18 W | 220/240В 50/60Гц | RV-136 |
| 2 x 36 W | RV-236 | |||
| 1 x 18 W | RV-136 | |||
| 1 x 36 W | RV-236 | |||
| 2 x 58 W | RV-158 | |||
| 1 x 58 W | RV-258 | |||
 | Заглушка с уплотнительным кольцом и контргайкой (в комплекте поставки) | PG 13,5 | 2ЕхеIIT6 IP66/67 | PLG4PXE |
 | Кабельный ввод с набором резиновых прокладок, колец и контргаек диаметр обжимаемого кабеля 6-12мм (2шт. в комплекте поставки) | PG 13,5 | 2ЕхеIIT6 IP66/67 | UNP4XE DL4PXE |
КОНСТРУКЦИЯ
Внутренний вид одинарного светильника для нормального режима
ВАРИАНТЫ МОНТАЖА
 |  |  |
| Монтаж на скобе крепления "D" 45° | Подвесной монтаж на рым-болтах | Монтаж на трубу "P" |
 |  |
| Монтаж на скобе крепления "U" | Монтаж на скобе крепления "V" |
Монтаж на опоре |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
AVN-118 | AVN-136 |
 |  |

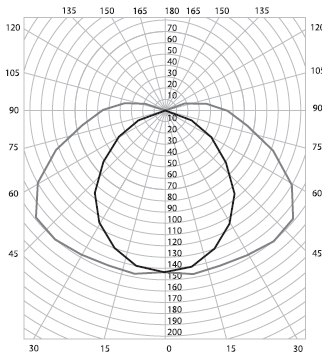

AVN-158 | AVN-218 |
 |  |
AVN-236 | AVN-258 |
 |  |
 | |
