ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенные светодиодные светильники CSC-LEDWIN для смотровых окон предназначены для подсветки смотровых окон, контроля технологического процесса химической, фармацевтической, нефтяной промышленности во взрывоопасных зонах. Компактные габариты светильника позволяют не заслонять смотровое окно технологического процесса.
Практические испытания позволили подтвердить, что стандартная лампа накаливания мощностью 200Вт по визуальной чувствительности сопоставима с взрывозащищенным светодиодным светильником CSC-LEDWIN. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов последнего поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.10-2002 (МЭК 60079-1:1999), ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 004/2011, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T4 Gb Ex tb IIIC T135°C Db |
Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01021 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТС RU C-RU.МЛ02.В.00397 Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+55 |
| Напряжение питания, В: |  12,  24~220 (50/60 Гц) |
| Номинальная мощность, Вт: | не более 10 |
| Световой поток и яркость: | 350Лм или 3500Лк на расстоянии до 1 метра |
| Цветовая температура | 3500К ~ 7000К |
| Наработка на отказ чипа сверхъярких светодиодов: | 50000 часов. (Используются сверхъяркие кристаллы со сроком службы 100 тысяч часов) |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO7/1 1" (2 отверстия) (другой тип резьбы и цоколь по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное боросиликатное стекло. |
| Материал линзы: | Термостойкое ударопрочное боросиликатное стекло |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Напряжение питания 12В | /12DC |
| Напряжение питания 24В | /24DC |
| Другой вид крепления по схеме заказчика | |

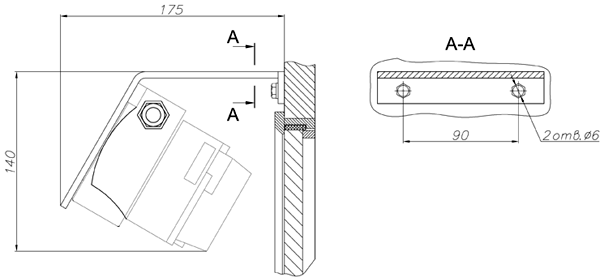

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
МОДЕЛЬ | ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ | НАПРЯЖЕНИЕ, В | НОМИНАЛЬНАЯ МОЩНОСТЬ, ВТ | ТЕМПЕРАТУРНЫЙ КЛАСС |
CSC-LEDWIN | 350 | ~220 | не более 10 | T4 |
| CSC-LEDWIN/12DC | 350 |  12 | не более 10 | T4 |
| CSC-LEDWIN/24DC | 350 |  24 | не более 10 | T4 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: CSC-LEDWIN- FETM3-ТУ 3400-006-72453807-07
КРИВАЯ СИЛЫ СВЕТА CSC-LEDWIN
КД/1000 ЛМ
