Взрывозащищенный малогабаритный светильник CSE-STRECKE-U

Взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE-UТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE-U это светильник четвертого поколения где применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155Лм на 1Вт. Светильник предназначен для освещения мест во взрывоопасных и пожароопасных зонах. Устанавливается а местах, где не хватает места для установки стандартных габаритов осветительной арматуры (например контейнерные установки). Используется во взрывоопасных зонах. Светильник идеально подходит для низких штреков шахт и рудников, торпедных и реакторных отсеков подводных лодок.

Практические испытания позволили подтвердить, что взрывозащищенные светильники CSE-STRECKE-U по визуальной яркости значительно превосходят светильники с лампами мощностью 200Вт могут являться их оптимальной заменой. К тому же светильники серии CSE-STRECKE-U в несколько раз превосходят лампы накаливания по сроку службы и лишены таких недостатков как плохая цветопередача. Время включения взрывозащищенного светильника CSE-STRECKE-U и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей. Многолинзовая структура светильника позволяет создать более комфортное равномерное освещение не слепящее глаз.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE-U выпускаются на основе солнечно белых сверхъярких светодиодов последнего поколения NICHIA (Япония)

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.20-2002, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ПБ 05-618-03, ПБ 03-553-03, ТР ТС 004/2011, ТР ТС 012/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность		 – среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт
– горнодобывающая промышленность


СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex d llC T5 Gb
Ex tb IIIC T100°С Db
PB Ex d I Mb
Защита:
IP66
Установка:
Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия
и разрешения:
TC RU C -RU.ГБ05.В.01021
ТС RU C-RU.МЛ02.В.00397
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр (по запросу)
ТУ 3400-006-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °C:
-60...+55
-20 ... +55 (для рудничного исполнения)
Номинальное напряжение, В:
12...24
~220 (50/60 Гц)
Уст. мощность Py, Вт:
16
Потребляемый ток, A:
для 12...24В:
0,9...0,45
для ~220В:
0,8
Цветовая температура:
3500К ~ 7000К
Коэффициент пульсации светового потока:
менее 0,1%
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Электрическая схема:
Подключение к трем клеммам, сечением 4 мм2
Уплотнение:
Силиконовая резина (в пазе крышки), силиконовое уплотнение
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Крепление корпуса:
2 внешние монтажные точки
Крепление крышки:
6 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: по требованию Х1, Х2, Х3



АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
Окрашивание изнутри для защиты от конденсата /ORANGE
Напряжение питания 12...24В /12DC
Взрывозащищенный источник бесперебойного питания для аварийного освещения /БАТ



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE-U



МОДЕЛЬ
3D
МОДЕЛЬ
 ЭНЕРГЕТИЧЕСКИЙ
СВЕТОВОЙ ПОТОК, ЛМ
Угол
светового
потока
НАПРЯЖЕНИЕ, В
ПОТРЕБЛ. ТОК, А
 УСТ.
МОЩНОСТЬ
Py, Вт		 ТЕМПЕРАТУРНЫЙ
КЛАСС
Аккум. блок
аварийного освещения
CSE-STRECKE-U/90/12DC
 1860
90°
12...24
0,9...0,45
 16 T5
-
CSE-STRECKE-U/90/220AC
 1860
90°
~220
0,08
 16 T5
-
CSE-STRECKE-U/90/12DC/БАТ
 - 1860
90°
12...24
0,9...0,45
 16 T5
+
CSE-STRECKE-U/90/220AC/БАТ
 - 1860
90°
~220
0,08
 16 T5
+

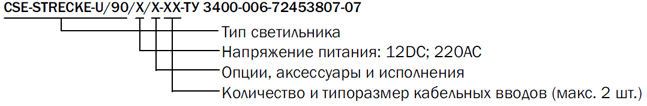

ФОРМИРОВАНИЕ МАРКИРОВКИ

Пример: CCFE-STRECKE-U/90/220AC-FEC2-ТУ 3400-006-72453807-07

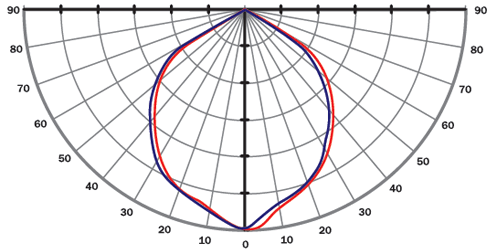

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА СВЕТИЛЬНИКА CSE-STRECKE
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
