ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

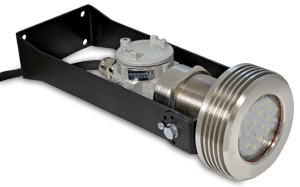

Взрывозащищенные малогабаритные светодиодные светильники SA-TIGER-3720/M2 это светильники четвертого поколения популярной серии SA-TIGER. В светильниках серии SA-TIGER-3720/M2 применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155Лм на 1Вт. Светильники предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.

Практические испытания позволили подтвердить, что сила визуального светового потока светильника SA-TIGER-3720U/M2 в 2,77 раза превосходит силу светового потока лампы накаливания с аналочичным энергетическим световым потоком. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов нового поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

Во взрывозащищенных светодиодных малогабаритных светильниках серии SA-TIGER-3720U/M2 применяется вид взрывозащиты Exd взрывонепроницаемая оболочка.  В отличие от светильников других производителей с видом защиты Exm , где применяется компаундирование,  светильники серии SA-TIGER-3720U/M2  разборные и  ремонтно пригодные.   Отсутствие внешних компаундированных элементов и cтекло из толстого ударопрочного поликарбоната вместо полимерных защитных линз и пластин не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость устройства  к ударным нагрузкам.  Светильники серии SA-TIGER-3720U/M2   лишены таких недостатков, как  химическое и физическое старение полимеров. Фактически срок работы светильника равен сроку эксплуатации его  взрывонепроницаемой Exd оболочки, что составляет более 25 лет.

Светильники комплектуются универсальным регулируемым монтажным кронштейном для установки на потолке,  на подвеске, на стене и на опоре.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Взрывозащищенные малогабаритные светодиодные светильники SA-TIGER-3720U/M2 выпускаются на основе солнечно белых сверхъярких светодиодов последнего поколения NICHIA (Япония).

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ Р 53320-2009, ГОСТ 30852.20-2002, ТР ТС 004/2011, ТР ТС 012/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт

Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d IIC T4 Gb Ex tb IIIC T135 °С Db PB Ex d I Mb
Защита:	IP66
Установка:	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 НСОПБ.RU.ПР 014.Н.00033 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488

ТЕХНИЧЕСКИЕ ДАННЫЕ

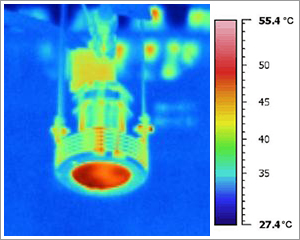

Температура окружающей среды, °С:	-60…+60 -20...+60 (для рудничного исполнения)
Номинальное напряжение:	~220В (50/60 Гц), по требованию 12В
Потребляемый ток, A:	0,15 (для ~220В) 1,8...0,9 (для 12...24B)
Уст. мощность Py, Вт:	24 Символ обозначения измененных характеристик оборудования в связи с его совершенствованием: применением инновационных технологий, новых технических решений, использованием новейших электрических компонентов.

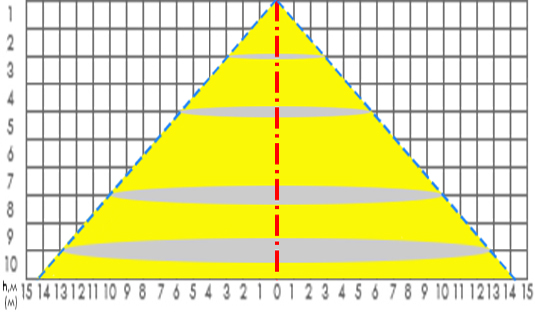

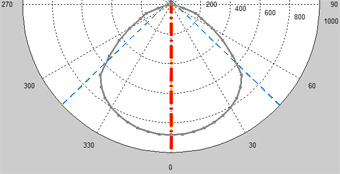

Энергетический световой поток, Лм	3720
Коэффициент пульсации светового потока:	менее 0,1%
Электрическая схема:	Прямое подключение к клеммам L, N, PЕ сечением 4 мм2
Материал корпуса:	Никелированая латунь
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3

АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
Напряжение питания 12...24В	/12DC
Исполнение для подключения к 3-х фазному питанию	/3NP
Исполнение со сверхъяркими светодиодами красного света	/RED
Исполнение со сверхъяркими светодиодами зеленого света	/GREEN
Клеммная распределительная коробка (до 3-х кабельных/трубных вводов 3 x 1/2" или 3 x 3/4")	/SX
Сейсмостойкое исполнение 9 баллов по шкале Рихтера	/MSK-64 9 БАЛЛОВ
Взрывозащищенный источник бесперебойного питания для аварийного освещения	/БАТ



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

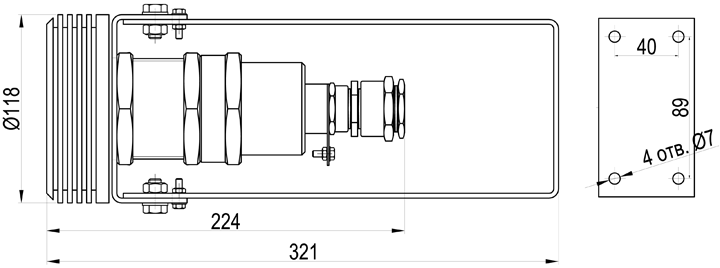

SA-TIGER-3720U/M2/... /IX /FAL2	Крепежные отверстия

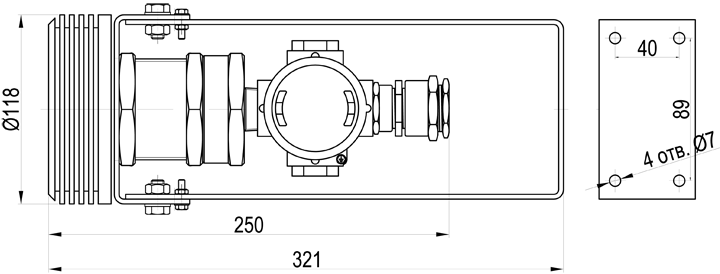

SA-TIGER-3720U/M2 /... /SIX /FAL2	Крепежные отверстия



ФОРМИРОВАНИЕ МАРКИРОВКИ

Пример маркировки:
SA-TIGER-3720U/M2/220AC /SIX /FAL2 - ТУ 3400-006-72453807-07
Светильник светодиодный SA-TIGER-3720U/M2, напряжение питания переменное ~220В, крепление поворотное с регулируемым углом с клеммной коробкой, кабельный ввод FAL2.

SA-TIGER-3720U/M2/12…24DC /T /FGF1 - ТУ 3400-006-72453807-07
Светильник светодиодный SA-TIGER-3720U/M2, напряжение питания постоянное 12В, крепление на трубу, без вводной коробки через кабельный ввод FGF1.

ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>



ВАРИАНТЫ КРЕПЛЕНИЯ

Крепление на стену/потолок с регулируемым углом /IX
Крепление на стену/потолок с регулируемым углом и вводной коробкой /SIX
Крепление на трубу /T	Крепление на трубу + вводная коробка /ST
