ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенные светильники серии SA-TIGER-U это светильники четвертого поколения популярной серии SA-TIGER. В светильниках серии SA-TIGER-U применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155Лм на 1Вт.
В светильниках SA-TIGER-U использована технология сужения спектрального излучения. Исходя из этого для определения визуальной яркости светильника к лампе накаливания необходимо умножить его энергетическую мощность светового потока (Лм) на коэффициент 2,77.
Практические испытания позволили подтвердить, что взрывозащищенные светильники SA-TIGER-4960U по визуальной яркости значительно превосходят светильники с лампами ДРЛ 250 и могут являться оптимальной заменой светильников на основе ртутных газоразрядных ламп. К тому же светильники серии SA-TIGER-U в несколько раз превосходят ртутные лампы по сроку службы и лишены таких недостатков ДРЛ, как плохая цветопередача, долгое зажигание и перезажигание лампы, занимающее в некоторых условиях до 10 минут. Время включения светильника SA-TIGER-U и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей. Многолинзовая структура светильника позволяет создать более комфортное равномерное освещение не слепящее глаз.
Взрывозащищенные светильники серии SA-TIGER-U состоят из корпуса, изготовленного из коррозионностойкого модифицированного алюминиево-кремниевого сплава, плафоны из ударопрочного поликарбоната и кабельных вводов. При необходимости светильники могут быть укомплектованы кабелем для подключения светильника длиной 5 метров сечением 3x1,5мм2 или другим кабелем по спецификации заказчика.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| Взрывозащищенные светильники серии SA-TIGER-U выпускаются на основе солнечно белых сверхъярких светодиодов последнего поколения NICHIA (Япония) |  |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, ГОСТ 22782.3-77, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ГОСТ Р 53320-2009, ТР ТС 004/2011, ТР ТС 012/2011
 |

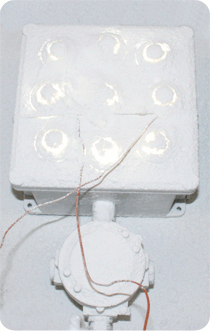

Испытание светильника на соответствие маркировке DIP |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d s llC T4 Gb 1Ex d s llB T4 Gb (для исполнения /TERMO) Ex tb IIIC T135°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие части цы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок |
Сертификаты соответствия | TC RU C -RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) НСОПБ.RU.ПР 014.Н.00033 Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+60 -40...+125 (для исполнения /TERMO (в диапазоне то +90°С до +125°С устройство обеспечивает непрерывный рабочий режим в течении 15 минут, после чего переходит в импульсный режим)) |
| Номинальное напряжение, В: |  12...24 / ~220  127-370 (для Токр от -40°С) |
| Цветовая температура: | 5255К (по требованию от 3500К до 7500К) |
| Наработка на отказ чипа сверхъярких светодиодов: | 50000 часов. (Используются сверхъяркие кристаллы со сроком службы 100 тысяч часов) |
| Коэффициент пульсации светового потока: | менее 0,1% |
| Электрическая схема: | Подключение к клеммам барьера L, N, PЕ сечением 1,5 мм |
| Материал корпуса SA искробезопасного блока: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал радиатора: | Ударопрочный алюминиевый сплав, фрикционно искробезопасный |
| Материал плафонов: | Ударопрочный поликарбонат, устойчивый к ультрафиолету |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|  | ||||||||||||||||||||||||||||||

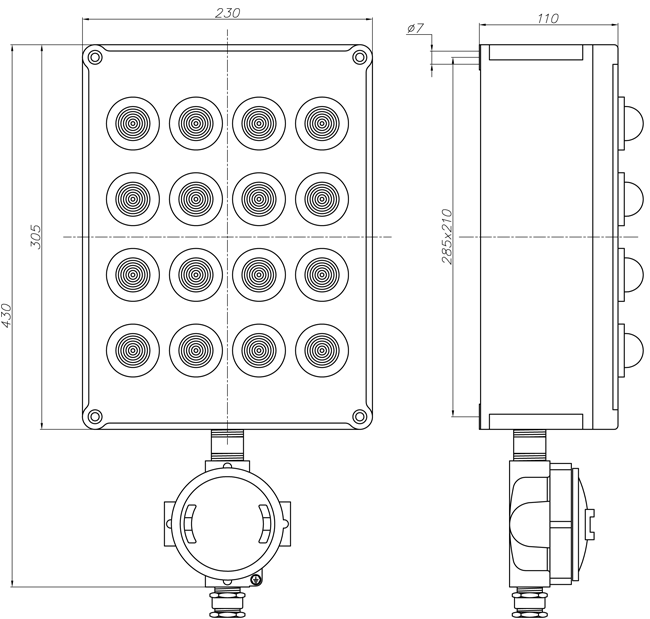

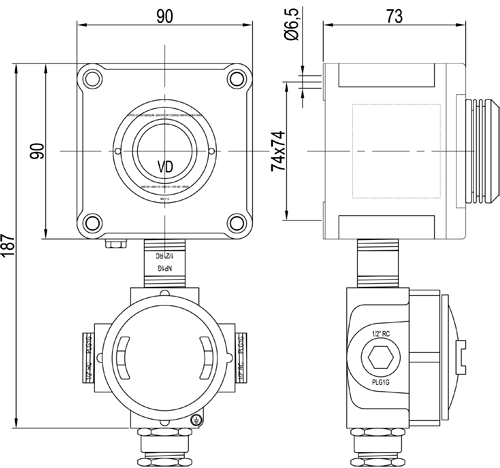

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
SA-TIGER-620U

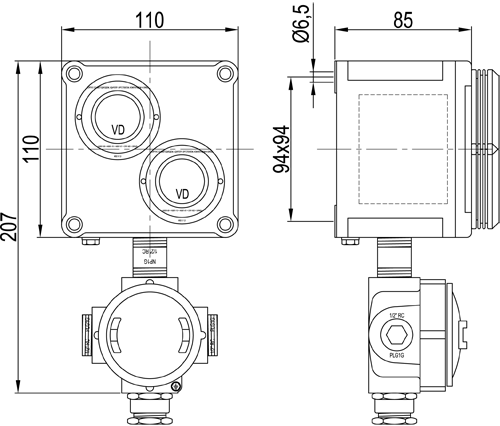

SA-TIGER-1240U

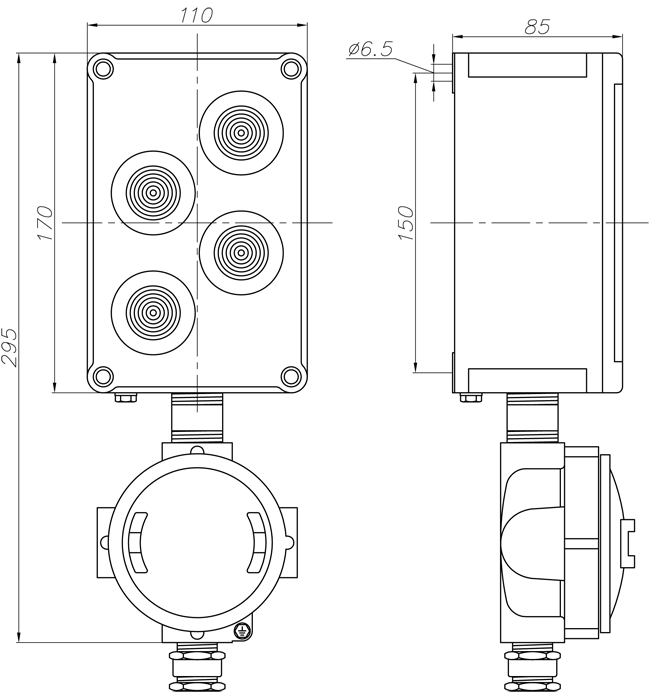

SA-TIGER-2480U

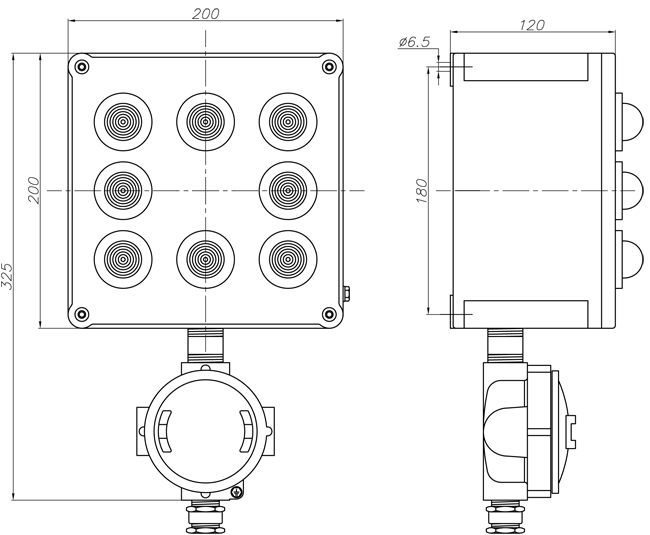

SA-TIGER-4960U

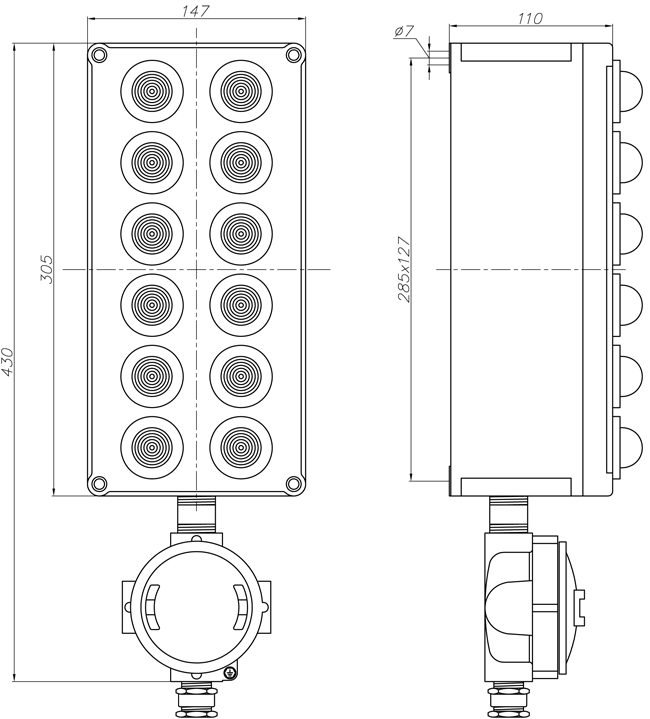

SA-TIGER-7440U
SA-TIGER-9920U

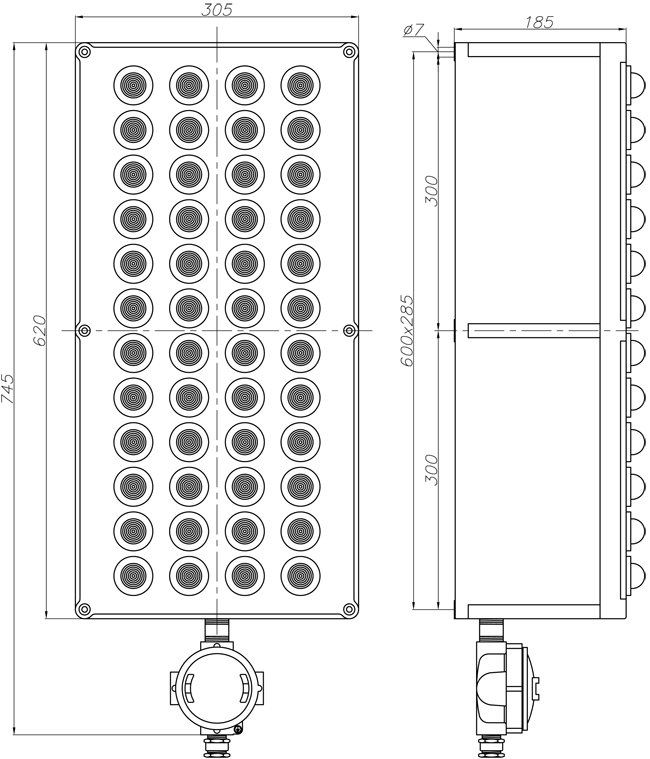

SA-TIGER-29760U
МОДЕЛЬ | 3D МОДЕЛЬ | ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ: | УГОЛ СВЕТОВОГО ПОТОКА | НАПРЯЖЕНИЕ, В | ПОТРЕБ. ТОК, А |
SA-TIGER-620U/90/12DC | - | 620 | 90° |  12...24 | 0,15...0,3 |
SA-TIGER-620U/90/220AC | - | 620 | 90° | ~220 | 0,04 |
SA-TIGER-1240U/90/12DC | - | 1240 | 90° |  12...24 | 0,3...0,6 |
SA-TIGER-1240U/90/220AC | - | 1240 | 90° | ~220 | 0,05 |
SA-TIGER-2480U/90/12DC | 2480 | 90° |  12...24 | 0,6...1,2 | |
SA-TIGER-2480U/90/220AC | 2480 | 90° | ~220 | 0,1 | |
SA-TIGER-4960U/90/12DC | - | 4960 | 90° |  12...24 | 1,2...2,4 |
SA-TIGER-4960U/90/220AC | - | 4960 | 90° | ~220 | 0,2 |
SA-TIGER-7440U/90/12DC | - | 7440 | 90° |  12...24 | 1,8...3,6 |
SA-TIGER-7440U/90/220AC | - | 7440 | 90° | ~220 | 0,3 |
SA-TIGER-9920U/90/12DC | 9920 | 90° |  12...24 | 2,4...4,8 | |
SA-TIGER-9920U/90/220AC | 9920 | 90° | ~220 | 0,4 | |
SA-TIGER-29760U/90/12DC | - | 29760 | 90° |  12...24 | 7,2...14,4 |
SA-TIGER-29760U/90/220AC | - | 29760 | 90° | ~220 | 1,2 |

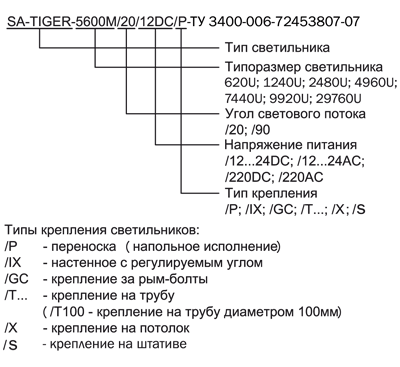

Пример маркировки для заказа:
|  |
ВАРИАНТЫ КРЕПЛЕНИЯ
ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ /P
|

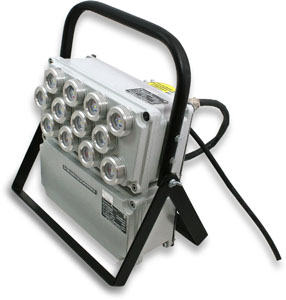

ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ С АККУМУЛЯТОРНОЙ БАТАРЕЕЙ /БАТ/P
ПО СХЕМЕ ЗАКАЗЧИКА

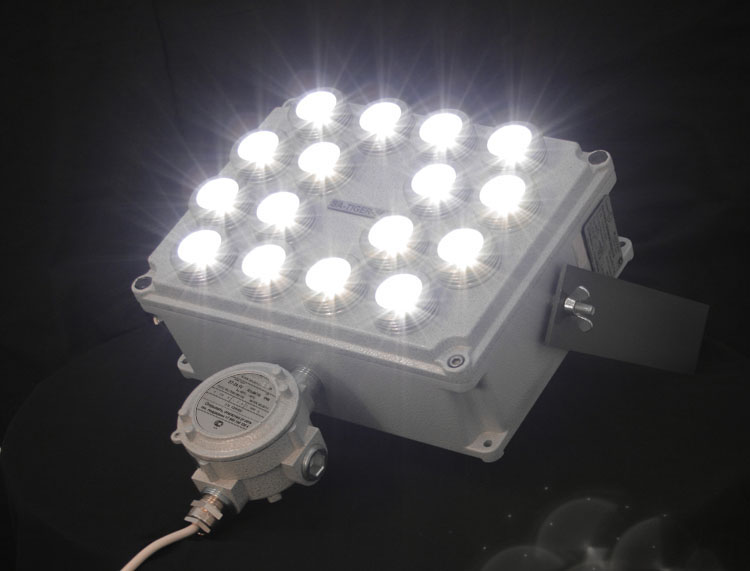

НАСТЕННОЕ КРЕПЛЕНИЕ С РЕГУЛИРУЕМЫМ УГЛОМ /IX
 |
КРЕПЛЕНИЕ НА ТРУБУ /T
 |  |
ПОДВЕСНОЕ КРЕПЛЕНИЕ /GC
 |  |
| Модель | L | D1 | H | D2 | A | B | D3 | C | E | F |
| SA-TIGER-620U | 60 | 6 | - | 48 | - | - | - | - | - | - |
| SA-TIGER-1240U | 80 | 6 | - | 48 | - | - | - | - | - | - |
| SA-TIGER-2480U | 120 | 6 | - | 48 | - | - | - | - | - | - |
| SA-TIGER-4960U | 80 | 8 | 100 | 48 | 180 | 180 | 20 | 300 | 260 | 365 |
| SA-TIGER-7440U | 120 | 8 | 200 | 48 | 285 | 127 | 20 | 310 | 365 | 315 |
| SA-TIGER-9920U | 120 | 8 | 200 | 48 | 285 | 210 | 20 | 310 | 365 | 395 |
| SA-TIGER-29760U | 120 | 8 | 200 | 48 | 300 | 285 | 25 | 470 | 680 | 395 |

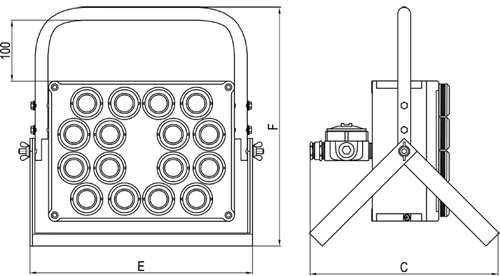

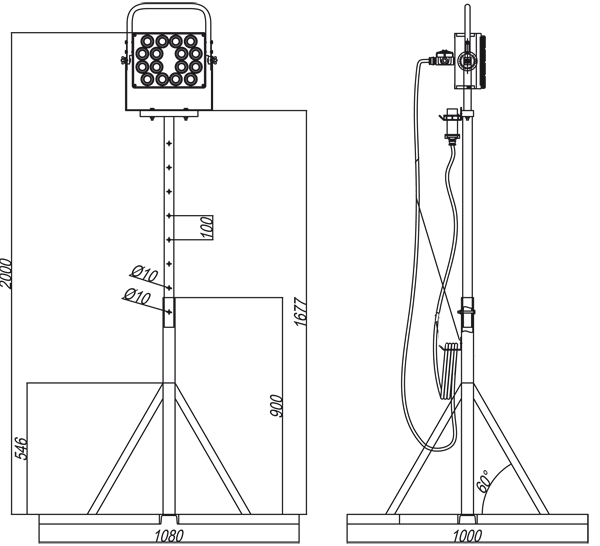

КРЕПЛЕНИЕ НА ШТАТИВЕ /S

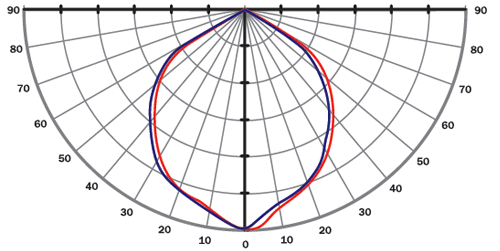

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА SA-TIGER-U
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
