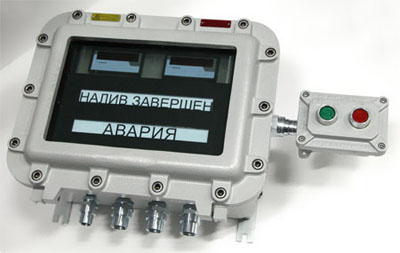

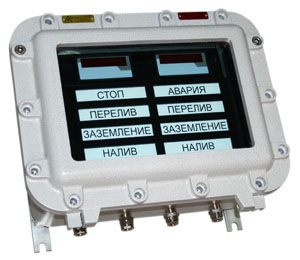

Взрывозащищенное индикационное табло на 24 надписи по схеме заказчика CCFE-BOARD

Взрывозащищенное табло индикации процессов по схеме заказчика CCFE-BOARD

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенное табло индикации процессов CCFE-BOARD табло представляет собой устройство для индикации во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Размер экрана 300х200 мм.

Табло позволяет отображать информация о состоянии 24 событий или процессов путем независимого включения цветных светодиодных индикаторов прямоугольной формы большого размера с надписью или пиктограммой, изготовленных по тех. заданию заказчика.

Взрывозащищенное табло индикации процессов по схеме заказчика CCFE-BOARDТабло на светодиодах имеют большой ресурс наработки на отказ (ресурс работы 50 тысяч часов), низкое энергопотребление, высокую светоотдачу.

Сигналы управления световыми индикатором табло ~220В, а по требованию 24В,  12В или коммуникационный протокол Profibus-DP Slave.

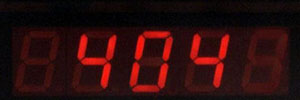

Возможна комплектация табло, кроме стандартных прямоугольных индикаторов, цифровыми (7-ми сегментными) дисплеями до 6-ти разрядов, вертикальными или горизонтальными  линейный шкальными индикаторами до 30-ти сегментов, графическими монохромными жидкокристаллическими дисплеями, а так же модульным цветным графическим TFT LCD 6,5" монитором с разрешением 640х480pix.

Цифровые (7-ми сегментные) дисплеи работают с аналоговым сигналом 0…20мА DC, 4…20мА DC, 0…10В Линейные шкальные индикаторы (10/20 сегментов)DC, а по требованию  -19… +20мА DC, -10..+10В DC или 0…60/150мВ DC или  0…3/6А AC,  0…2/100/250/300В АС, с реостатом 100КОм, с импульсами измерения частоты в Гц или оборотов в минуту,  с датчиками температуры PT100, PT1000, с последовательными интерфейсами RS232C/V2.4, RS422, RS485, с интерфейсом  подключения  BCD, c CANopen интерфейсом, а так же коммуникационными протокол Profibus-DP Slave.
Линейные шкальные индикаторы (10/20 сегментов) работают с аналоговым сигналом 0…20/200мА DC, 0…2/10/40/200В DC, а по требованию 0…0,1/1мА DC, 0…60/125/150/300мВ DC или  0…3/6А AC,  0…2/100/250/500В АС, с датчиками температуры PT100, PT1000, а так же коммуникационным протоколом Profibus-DP Slave.

Графическиме монохромные жидкокристаллические дисплеи подключаются по коммуникационным протоколом Foundation fieldbusTM.

Цветной LCD 6,5"
Цветной LCD 6,5" монитор подключается через порт VGA (mini D-Sub 15-pin), а по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или  AV + AV Looping (композитный вход/выход), или  DVI + AV Looping (композитный вход/выход), или  S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Цветной LCD 6,5" монитор по требованию оснащается датчиком движения и датчиком освещённости.

По требованию заказчика возможна реализация построения взрывозащищенного табло индикации процессов CCFE-BOARD по коммутационному протоколу PROFINET IO.



Взрывозащищенное табло индикации процессов по схеме заказчика CCFE-BOARDОбласть применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011,
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03,
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ТР ТС 012/2011, ГОСТ 24754-81

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность		 – среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт
– горнодобывающая промышленность



СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex d IIB+H2 T6...T4 Gb
1Ex d [ia] IIB+H2 T6...T4 Gb
PB Ex d I Mb
Ex tb IIIC T85°С ...T135°С Db
Защита: IP66/67/68
Установка: Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли
Сертификаты соответствия
и разрешения:		 TC RU C -RU.ГБ05.B.01022
РОСС RU.ГБ05.B04321
ТС RU C-RU.МЛ02.В.00397
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр (по запросу)
ТУ 3400-005-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающей среды, °С: -60...+40/+55
-20...+50 (для рудничного исполнения)
Питания напряжение, В: 12/24
~220 (50/60Гц)
Максимальная сила тока, А: 1
Материал: Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13” , устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное боросиликатное стекло.
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение: Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик CRV-Si
Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки: Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Крепление корпуса: 4 внешние монтажные точки
Монтаж внутри корпуса: 4 стойки для крепления монтажной панели
Класс защиты от поражения электрическим током: I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: По требованию Х1, Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Рудничное нормальное исполнение /РН2
Напряжение питания 24В /24BDC
Напряжение питания 12В /12BDC
Дренажный клапан для слива конденсата /ECD
Антиконденсатное покрытие /ORANGE
Обогрев /ОБОГРЕВ
Сигналы управления световыми индикатором табло по коммуникационному протоколу Profibus-DP Slave.  /PROFIBUS
Автоматическая регулировка яркости свечения в зависимости от внешней освещенности /AUTO
Климатическое исполнение ОМ1 /МОРЕ
Сейсмостойкость по шкале MSK-64 9 баллов /MSK-64 9 БАЛЛОВ
Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ
Окрашивание внешней поверхности в цвет по требованию заказчика /RAL код
Взрывозащищенное табло индикации процессов по схеме заказчика CCFE-BOARD

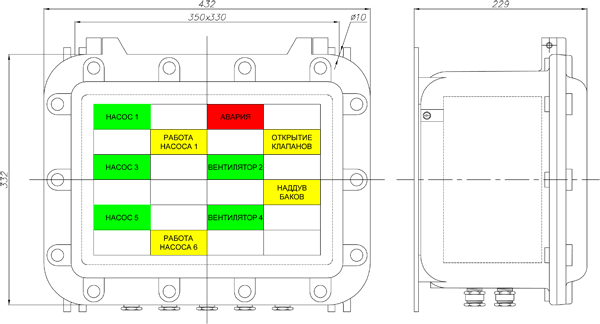

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

CCFE-BOARD

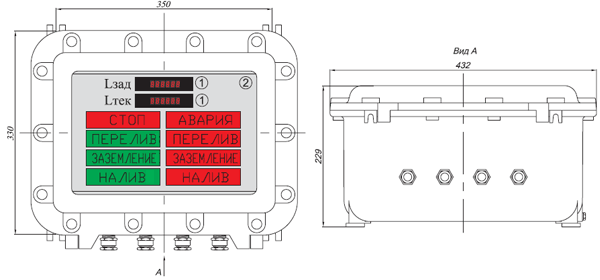

ПРИМЕР ИСПОЛЬЗОВАНИЯ С ЦИФРОВЫМИ УСТРОЙСТВАМИ ИНДИКАЦИИ



CCFE-BOARD



ПРИМЕРЫ МОДУЛЕЙ ПРИМЕНЯЕМЫХ В ТАБЛО

Графическиме монохромные жидкокристаллические дисплеи подключаются по коммуникационным протоколом Foundation fieldbusTM.




Цветной LCD 6,5" монитор подключается через порт VGA (mini D-Sub 15-pin), а по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или AV + AV Looping (композитный вход/выход), или DVI + AV Looping (композитный вход/выход), или S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Цветной LCD 6,5" монитор по требованию оснащается датчиком движения и датчиком освещённости.

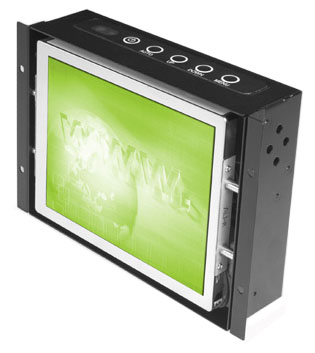

Цветной LCD 6,5 монитор
