Электротехническое взрывозащищенное оборудование

Коробки типа CCFE c окном

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные коробки CCFE относятся к стационарным устройствам и предназначены для размещения
клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа во взрывоопасных зонах. Форма взрывозащищенных коробок обеспечивает удобный доступ для монтажа оборудования внутри корпуса, коробки CCFE имеют внешний фланец.

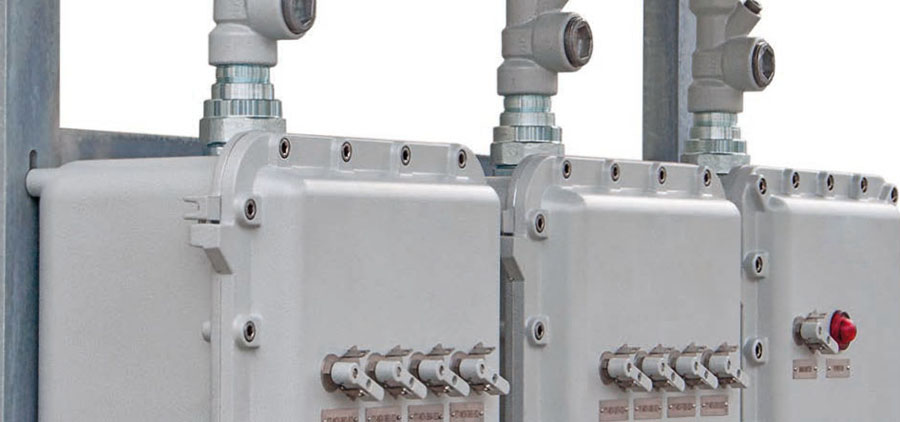

Взрывозащищенные коробки типа CCFE (взрывонепроницаемые оболочки) относятся к Exd корпусам третьего поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.

Крышка и стенки взрывозащищенных оболочек CCFE выполнены с высочайшими характеристиками прочности.  Для этого ООО «КОРТЕМ-ГОРЭЛТЕХ» использует специальную технологию литья в кокиль под давлением до тысячи тон, и специальный заказной сплав с очень низким содержанием примесей. Для качества и чистоты сплава в расчетах учитывается даже миграция ионов из материала корпуса пресс-формы. Взрывозащищенные корпуса CCFE обладают высокой стойкостью к воздействию паров сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Исключительные функциональные возможности взрывозащищенных оболочек CCFE дополняются великолепным промышленным дизайном изделий.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75. ССБТ, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ 30852.0-2002,
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ТР ТС 012/2011, ПБ 05-618-03, ПБ 03-553-03,
ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность



СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d IIB+H2 T6...T4 Gb 1Ex d [ia] IIB+H2 T6...T4 Gb 1Ex d [ib] IIB+H2 T6...T4 Gb 1Ex d IIB T6...T5 Gb (для AQS) Ex tb IIIC T70°С...T135°С Db PB Ex d I Mb PB Ex d [ib] I Mb
Защита:	IP66/67/68
Установка:	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 Морской регистр СТО №12.02246.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	(-75 для CCFE-01...CCFE-3) -60...+40/+55
Максимальное напряжение, В:	~1кВ / 250В ~3,3кВ (CCFE4...CCFE7) ~10кВ (CCFE5...CCFE7)
Максимальная сила тока, А:	650 1500 ( для ~1кВ , 250В)
Материал:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло
Покрытие:	Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:	Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик CRV-Si
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Крепление корпуса:	4 внешние монтажные точки
Монтаж внутри корпуса:	4 стойки для крепления монтажной панели
Размещение кабельных вводов:	По спецификации заказчика
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Химостойкое исполнение:	по требованию Х1,  Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

НАИМЕНОВАНИЕ	МАРКИРОВКА	НАИМЕНОВАНИЕ	МАРКИРОВКА
Антиконденсатное покрытие	/ORANGE	Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL код
Дренажное устройство для слива конденсата	/ECD	Устройство объединения экранов кабелей	/ЭКРАН
Вентиляционное устройство для удаления влаги	/ECDS	Заземление крышки корпуса	/PE COVER
Выпускное устройство для удаления избыточного давления	/ECDP	Невыпадающие болты крепления крышки (для коробок серии CCFE)	/NOTDROP
Петли крепления крышки (для CCFE01, для остальных размеров коробок CCFE петли установлены по умолчанию)	/ПЕТЛЯ	Изготовление из нержавеющей стали	/SS
Рудничное исполнение	/РB	Совокупность средств для снижения электромагнитных помех	/КИП
Рудничное нормальное исполнение РН2	/РН2	Шины фаз R	/ШИНЫ R
Климатическое исполнение IP67	/IP67	Шина нейтрали N	/ШИНА N
Исполнение для температуры эксплуатации -75°С	/АНТАРКТИКА	Внутренняя шина заземления РЕ	/ШИНА РЕ
Исполнение для тропиков с защитой от насекомых	/ТЕРМИТЫ	Элементы управления	/М
Предел огнестойкости E45 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")	/FIRE	Маркировка клеммных зажимов по схеме заказчика	/МАРКИРОВКА
Специальное исполнение для ядерных установок атомных станций	/МАЛАЯ ТЕЧЬ	Наличие перемычек между клеммными зажимами по схеме заказчика	/СХЕМА
Климатическое исполнение ОМ1	/МОРЕ	Радиатор охлаждения	/РАДИАТОР
Сейсмостойкое исполнение	/MSK-64 9 БАЛЛОВ	Внутренняя теплоизоляция	/ТЕРМОИЗОЛЯЦИЯ
Приемка заказчика	/ПРИЕМКА	Термообогрев для автоматики	/ОБОГРЕВ
Шильд с надписью заказчика	/TAG надпись	Смотровое окно	/WINDOW
Болт с пломбировкой	/ПЛОМБА	Центрирующий штифт (для CCFE-6, CCFE-6B и CCFE-7)	/SPOTTER
Шильды со световозвращающим покрытием	/LIGHTRETURNING	Монтажная панель	/B



КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КОРОБОК CCFE

Габаритные размеры коробок CCFE

ТИПОРАЗМЕР КОРПУСА	3D-МОДЕЛЬ И ЧЕРТЕЖ	РАЗМЕРЫ, ММ														МАССА, КГ
		ВНЕШНИЕ			ВНУТРЕННИЕ					СТАНД. КРЕПЛЕНИЕ			КРЕПЛЕНИЕ СКОБАМИ
		A	B	C	a	b	c	S	S1	d	e	f	D	E	F
CCFE-01		282	182	105	211	112	67	12	15	167	152	М8	-	-	9	5,9
CCFE-1		304	204	214	241	140	160	9	15	230	130	М8	230	211	9	8,83
CCFE-1P							154	24								10,7
CCFE-2		425	224	214	360	160	159	10	16	350	151	М8	350	229	9	14,2
CCFE-2P							153	24								16
CCFE-3B		365	285	215	301	221	159	11	15	290	210	М8	290	289	9	15
CCFE-3				275			220									17,5
CCFE-3BP		365	285	215	301	221	153	25	15	290	210	М8	290	289	9	17,2
CCFE-3P				275			214									19,6
CCFE-4B		433	333	225	361	261	149	10	15	350	250	М10	350	329	11	20,4
CCFE-4				295			211		18							24,3
CCFE-4BP		433	333	225	361	261	163	24	15	350	250	М10	350	329	11	22,8
CCFE-4P				291			235		18							26,7
CCFE-45B		570	388	241	497	316	160	13	17	360	237	М10	360	355	11	34,1
CCFE-45				291			210		14							36,2
CCFE-45BP		570	388	242	497	316	177	25	17	360	237	М10	360	355	11	37,5
CCFE-45P				291			227		14							39,1
CCFE-5B		634	434	265	562	361	184	14	18	555	350	М10	550	431	11	44,6
CCFE-5				336			256		20							53,1
CCFE-5BP		634	434	265	562	361	201	25	18	555	350	М10	555	431	11	47,6
CCFE-5P				336			272		20							56,1
CCFE-55B		710	510	256	630	430	170	24	20	600	400	М10	600	490	11	64,5
CCFE-55				356			270									79,5
CCFE-503		632	432	397	560	360	330	24	16	550	350	M10	550	430	11	57,9
CCFE-6B		875	653	380	760	540	253	34	27	680	460	M16	680	580	14	160,4
CCFE-6				480			353									181,9
CCFE-7		1000	700	500	890	590	340	30	30	810	510	М16	810	655	18	235
CCFE-7B		1002	704	400	892	590	240	30	31	810	510	М16	810	654	18	231,3
AQS-1		500	450	207	430	380	127	12	15	420	300	-	-	-	M12	31,30



Габаритные размеры монтажных панелей для коробок CCFE НАИМЕНОВАНИЕ РАЗМЕРЫ, ММ ТИП КОРОБКИ МАТЕРИАЛ МАССА, КГ А В a b BFE-01 210 110 193 53 CCFE-01 алюминий - BFE-1 220 120 180 80 CCFE-1 алюминий - BFE-2 340 140 300 100 CCFE-2 алюминий - BFE-3 280 200 240 160 CCFE-3, CCFE-3B алюминий 0,435 BFE-4 340 240 300 200 CCFE-4, CCFE-4B алюминий 0,660 BFE-45 460 280 440 260 CCFE-45, CCFE-45B алюминий 0,700 BFE-5 540 340 500 300 CCFE-5, CCFE-5B алюминий 0,750 BFE-55 605 405 590 388 CCFE-55, CCFE-55B алюминий - BFE-6 720 500 680 460 CCFE-6, CCFE-6B алюминий 0,800 BFE-7 850 550 820 520 CCFE-7, CCFE-7B алюминий - BFE-AQS 400 370 380 330 AQS оцинкованная сталь 1,415

Монтажная панель

Опросный лист по взрывозащищенным коробкам серии CCFE

Выбор типа коробки CCFE и формирование заказа

Расчёт мощности обогревателя для электрообогреваемого шкафа...>>

Взрывозащищенные коробки типа CCFE с окном из сплава KSi13

		ВАЖНО ЗНАТЬ Требования к крепёжным деталям взрывонепроницаемой оболочки согласно ГОСТ IEC 60079-1 –2013: § 11.1 Крепежные детали, доступные снаружи и необходимые для сборки частей взрывонепроницаемой оболочки, должны: - представлять собой специальные крепежные детали  (с утопленными головками, или используемые в глухих отверстиях или  защита которых обеспечивается конструкцией оборудования) и отвечать  требованиям ГОСТ 31610.0 (для оборудования группы I); - представлять собой специальные крепежные детали и отвечать требованиям ГОСТ 31610.0 (для оборудования группы II). Примечание – Использование крепежных деталей  с утопленными головками или в глухих отверстиях для оборудования группы I необходимо для защиты  головок деталей от удара. Цилиндрические головки винтов с шестигранным углублением под ключ для оборудования группы II должны быть утоплены или использоваться в глухих отверстиях или их защита от удара должна обеспечиваться конструкцией оборудования



ВЗРЫВОБЕЗОПАСНЫЕ РАМЫ IIGb / IIIDb ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию с уровнем взрывозащиты IIGb и IIIDb. Для облегчения закрытия крышек корпусов оболочек CCFE-6/ CCFE-6B и CCFE-7/CCFE-7B, монтируемых на раме или на стене в вертикальном положении, опционально устанавливается центрирующий штифт /SPOTTER.

МЕХОБРАБОТКА КОРОБОК CCFE

Толщина стенок и крышки взрывозащищенных оболочек CCFE достаточна для изготовления резьбовых отверстий для присоединения различных типов взрывозащищенных кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу взрывозащищенной коробки.

Система автоматизированного проектирования САПР "ГорэлтЕх" Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») предназначена для создания чертежей взрывозащищенных клеммных коробок. От пользователя не требуется специальных навыков проектирования взрывозащищенного оборудования и глубоких знаний действующих стандартов, программа делает расчеты автоматически.

Максимальное количество кабельных вводов по сторонам коробок CCFE.

ТИПОРАЗМЕР КОРПУСА	СТОРОНА A										СТОРОНА B
	ЗОНА СВЕРЛЕНИЯ	ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА									ЗОНА СВЕРЛЕНИЯ	ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА
		1/2" 20x1,5	3/4" 25x1,5	1" 32x1,5	1 1/4" 40x1,5	1 1/2" 50x1,5	2" 63x1,5	2 1/2" 75x1,5	3" 85x2	4"		1/2" 20x1,5	3/4" 25x1,5	1" 32x1,5	1 1/4" 40x1,5	1 1/2" 50x1,5	2" 63x1,5	2 1/2" 75x1,5	3" 85x2	4"
CCFE-01	200x40	4	4	3	-	-	-	-	-	-	100x40	2	1	1	-	-	-	-	-	-
CCFE-1	200x120	12	8	6	6	4	2	2	1	1	100x120	6	4	4	2	2	1	1	1	-
CCFE-2	320x120	18	12	10	9	8	4	3	2	2	120x120	6	4	4	4	2	1	1	1	1
CCFE-3	260x180	20	15	12	9	6	6	4	3	2	180x180	16	12	9	6	4	4	3	2	1
CCFE-3B	260x120	15	10	8	8	6	3	2	2	2	180x120	11	6	6	5	4	2	2	1	1
CCFE-4	320x195	24	24	15	12	12	6	6	4	2	220x195	16	16	9	9	8	4	4	3	1
CCFE-4B	320x130	18	12	10	8	8	5	3	2	2	220x130	12	8	6	6	6	3	2	2	1
CCFE-45	448x190	36	30	21	18	17	10	8	6	3	277x190	24	18	12	12	9	6	5	4	2
CCFE-45B	448x135	27	12	10	8	8	5	3	2	2	277x135	17	8	6	6	6	3	2	2	1
CCFE-5	520x230	54	45	32	28	18	15	10	8	5	320x230	30	28	20	16	12	9	6	4	3
CCFE-5B	520x160	40	27	24	14	12	10	5	4	3	320x160	24	18	15	8	8	6	3	3	2
CCFE-55	600x195	44	40	27	23	21	12	10	5	4	400x195	32	28	18	15	14	8	6	3	2
CCFE-55B	600x95	24	20	17	8	7	6	5	5	-	400x95	16	13	11	5	5	4	3	3	-
CCFE-6	700x260	70	60	55	40	34	24	18	12	10	480x260	50	45	38	28	24	15	12	8	6
CCFE-6B	700x160	54	38	33	20	18	16	9	6	5	480x160	38	27	23	14	12	10	7	4	3
CCFE-7	830x280	96	75	63	44	37	24	18	12	10	530x280	66	45	40	28	24	15	12	8	6
CCFE-7B	830x180	62	56	36	32	19	17	7	6	5	530x180	40	36	23	0	12	10	4	4	3
AQS-1	450x90	17	15	13	6	6	5	4	-	-	450x90	10	9	8	4	3	3	2	-	-

Максимально рекомендуемое количество элементов управления и индикации, устанавливаемых на крышке корпуса CCFE ТИП КОРПУСА ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ, ШТ РУЧКИ УПРАВЛЕНИЯ АВТОМАТ. ВЫКЛ., КНОПКИ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ЛАМПЫ CCFE-01 - 6 CCFE-1 2 4 CCFE-1P 2 6 CCFE-2 6 8 CCFE-2P 6 10 CCFE-3B 8 8 CCFE-3 8 8 CCFE-3BP 8 12 CCFE-3P 8 12 CCFE-4B 9 12 CCFE-4 9 12 CCFE-4BP 9 20 CCFE-4P 9 20 CCFE-45B 16 24 CCFE-45 16 24 CCFE-45BP 16 28 CCFE-45P 16 28 CCFE-5B 20 32 CCFE-5 20 32 CCFE-5BP 20 40 CCFE-5P 20 40 CCFE-55В 27 54 CCFE-55 27 54 CCFE-6B 42 60 CCFE-6 42 60 CCFE-7 60 уточняется при заказе AQS-1 15 24

Минимально рекомендуемые расстояния между центрами отверстиями на коробках CCFE , мм

	4”									175
М90х1,5	3”								140	155
М75х1,5	2 1/2”							115	130	145
М63х1,5	2”						95	110	120	135
М50х1,5	1 1/2”					85	90	105	115	130
М40х1,5	1 1/4”				75	80	85	100	110	125
М32х1,5	1”			65	70	75	80	95	105	120
М25х1,5	3/4”		55	60	65	70	75	90	100	115
М20х1,5	1/2”	50	50	55	60	65	70	85	95	110
Трубная (ISO 7/1 – ISO228 - NPT)		1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”	3”	4”
Метрическая (ISO 965)		М20х1,5	М25х1,5	М32х1,5	М40х1,5	М50х1,5	М63х1,5	М75х1,5	М90х1,5
Типоразмер ввода		1	2	3	4	5	6	7	8	10



РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCFE

Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу.





АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCFE

Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Монтажные пластины	CCFE-01	Алюминий 2,5мм	BFE-01
		CCFE-1		BFE-1
		CCFE-2		BFE-2
		CCFE-3		BFE-3
		CCFE-4		BFE-4
		CCFE-45		BFE-45
		CCFE-5		BFE-5
		CCFE-55		BFE-55
		CCFE-6		BFE-6
		CCFE-7		BFE-7
		BF-AQS	Оцинкованная сталь	BF-AQS
	Дренажно вентиляционные устройства ECD			ECD-210S
	Петли (2-е на коробку)	CCFE-55	Нержавеющая сталь	218-9301
	Петли (2-е на коробку)	CCFE-01	Нержавеющая сталь	218-9301
	Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD			218-9301
	Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности
	Монтажные скобы	CCFE-1	Оцинкованная сталь	K1-237
		CCFE-2		K2-237
		CCFE-3 / CCFE-3B		K3-237
		CCFE-4 / CCFE-4B		K4-237
		CCFE-45 / CCFE-45В		K45-237
		CCFE-5		K5-237
		CCFE-55		K55-237
		CCFE-6		K6-237
		CCFE-7		K7-237
	Уплотнительное кольцо между корпусом и крышкой коробки	CCFE-01	Силиконовая резина	K01-131/1S
		CCFE-1		K1-131/1S
		CCFE-2		K2-131/1S
		CCFE-3 / CCFE-3B		K3-131/1S
		CCFE-4 / CCFE-4B		K4-131/1S
		CCFE-45 / CCFE-45В		K45-131/1S
		CCFE-5		K5-131/1S
		CCFE-55		K55-131/1S
		CCFE-6		K6-131/1S
		CCFE-7		K61-131/1S
	Кабельный ввод	Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)



ОБРАТИТЕ   ВНИМАНИЕ
