НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Универсальные взрывозащищенные комбинированные корпуса CCFE + CTB-C это взрывонепроницаемые оболочки серии CCFE со совмещенной клеммной коробкой СТВ-C взрывозащиты вида «е». Вынесение клеммных зажимов в совмещенную клеммную коробку позволяет высвободить полезное пространство во взрывонепроницаемой оболочке CCFE, уменьшить ее габаритные размеры, вес и стоимость готового изделия,упростить доступ к клеммным соединениям.
Взрывозащищенные коробки типа CCFE (взрывонепроницаемые оболочки) относятся к Exd-корпусам третьего поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.
Крышка и стенки взрывозащищенных оболочек CCFE выполнены с высочайшими характеристиками прочности. Для этого ООО «КОРТЕМ-ГОРЭЛТЕХ» использует специальную технологию литья в кокиль под давлением до тысячи тон, и специальный заказной сплав с очень низким содержанием примесей. Для качества и чистоты сплава в расчетах учитывается даже миграция ионов из материала корпуса пресс-формы. Взрывозащищенные корпуса CCFE обладают высокой стойкостью к воздействию паров сероводорода, что письменно подтверждено в сертификатах ТР ТС. Исключительные функциональные возможности взрывозащищенных оболочек CCFE дополняются великолепным промышленным дизайном изделий.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ
СООТВЕТСТВИЕ СТАНДАРТАМ |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащитыдля корпуса CCFE: |  1Ex d IIB+H2 T6...T4 Gb 1Ex d [ia] IIB+H2 T6...T4 Gb 1Ex d [ib] IIB+H2 T6...T4 Gb 1Ex d IIB T6...T5 Gb (для AQS) Ex tb IIIC T85°С...T135°С Db PB Ex d I Mb |
 Маркировка взрывозащитыдля корпуса CTB-C: |  1Ex e II T6...T4 Gb 1Ex e [ia] IIC T6...T4 Gb 0Ex ia IIC T6...T4 Ga Ex ia IIIC T85°С... T135°С Da Ex tb IIIC T85°С... T135°С Db РО Ex ia I Ma РП Ex e I Mc |
| Защита: | IP66/67 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02245.315 Морской регистр СТО №14.01457.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -50...+40/+55 |
Максимальное напряжение, В: | 1000 |
Максимальная сила тока, А: | 800 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Клеммная коробка: нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивая к щелочи и каплям соляной и серной кислоты. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
Антиконденсатное покрытие | /ORANGE | Окрашивание внешней поверхности в цвет по требованию заказчика (для CCFE) | /RAL код |
Дренажное устройство для слива конденсата | /ECD | Устройство объединения экранов кабелей | /ЭКРАН |
Вентиляционное устройство для удаления влаги | /ECDS | Заземление крышки корпуса | /PE COVER |
| Выпускное устройство для удаления избыточного давления | /ECDP | Невыпадающие болты крепления крышки | /NOTDROP |
| Рудничное исполнение | /РB | Изготовление из нержавеющей стали | /SS |
| Рудничное нормальное исполнение РН2 | /РН2 | Совокупность средств для снижения электромагнитных помех | /КИП |
Климатическое исполнение IP67 | /IP67 | Шины фаз R | /ШИНЫ R |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ | Шина нейтрали N | /ШИНА N |
| Предел огнестойкости E45 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Внутренняя шина заземления РЕ | /ШИНА РЕ |
Специальное исполнение для ядерных установок
атомных станций | /МАЛАЯ ТЕЧЬ | Элементы управления | /М |
Климатическое исполнение ОМ1 | /МОРЕ | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
Приемка заказчика | /ПРИЕМКА | Радиатор охлаждения | /РАДИАТОР |
Шильд с надписью заказчика | /TAG надпись | Внутренняя теплоизоляция | /ТЕРМОИЗОЛЯЦИЯ |
| Болт с пломбировкой | /ПЛОМБА | Термообогрев для автоматики | /ОБОГРЕВ |
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Смотровое окно | /WINDOW |
| Центрирующий штифт (для CCFE-6, CCFE-6B) | /SPOTTER | Монтажная панель | /B |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

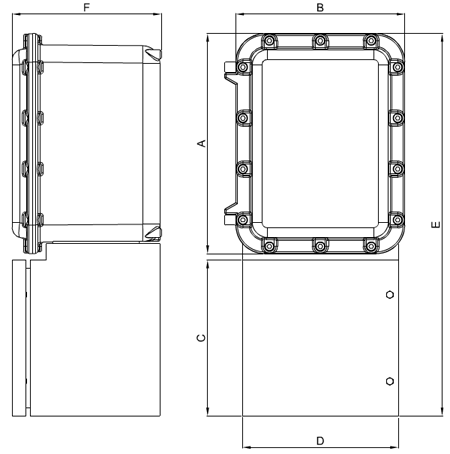

| ТИП КОРПУСА | A | B | C | D | E | F | МАССА, КГ |
| CCFE3+CTB-C3 | 364 | 284 | 260 | 260 | 641 | 273 | 25 |
| CCFE3B+CTB-C3B | 364 | 284 | 260 | 260 | 641 | 213 | 23 |
| CCFE4+CTB-C4 | 432 | 332 | 306 | 306 | 751 | 293 | 55 |
| CCFE4B+CTB-C4B | 432 | 332 | 306 | 306 | 751 | 223 | 34 |
| CCFE5+CTB-C5 | 632 | 432 | 450 | 382 | 1096 | 335 | 73 |
| CCFE5B+CTB-C5B | 632 | 432 | 450 | 382 | 1096 | 265 | 65 |
| CCFE6+CTB-C6 | 870 | 650 | 620 | 450 | 1505 | 470 | 182 |
| CCFE6B+CTB-C6B | 870 | 650 | 620 | 450 | 1505 | 370 | 169 |
