НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Невзрывозащищенные общепромышленные пылевлагозащищенные соединительные коробки серии SA/SS.../CS относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических компонентов. Имеют современные дизайн и отвечают последним требованиям стандартов безопасности.

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Утвержден решением комиссии Таможенного союза № 768 от 16.08.2011г.)

ОПИСАНИЕ КОНСТРУКЦИИ ИЗДЕЛИЯ И СРЕДСТВ ОБЕСПЕЧЕНИЯ ВЗРЫВОЗАЩИЩЕННОСТИ

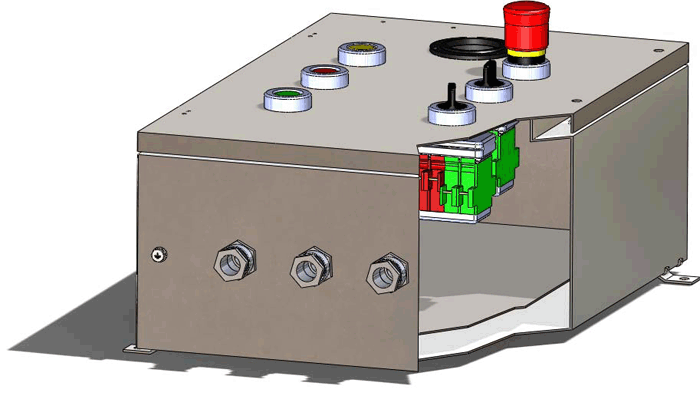

Коробки выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 2-миллиметровой листовой нержавеющей стали (монель) марки AISI 316L 03Х17Н14М3 по ГОСТ 5632, состав C 0.035%, Cr 16.0-18.0%, Ni 10.0-15.0 Mo 2.0-3.0% P 0.04% S 0.03% Mn 2% Si 0,75% (часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам и коррозии). Внутри корпуса расположены клеммные колодки. На боковых поверхностях корпуса размещены кабельные вводы.

МАРКИРОВКА

Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– номинальные значения напряжения и тока
– предупредительную надпись - “Открывать, отключив от сети”;
– Допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

ПРЕИМУЩЕСТВА

– повышенная механическая прочность к ударам и вибрации
– изготовлена из 2-миллиметровой листовой нержавеющей стали, лазерная сварка
– устойчивость к агрессивным средам, в том числе щелочи и каплям серной и соляной кислоты
– полированный корпус (снаружи и внутри)
– различные комбинации кабельных вводов
– возможность использования сменных пластин при установке кабельных вводов
– 31 типоразмер SA/SS.../CS + 23 типоразмера CSTB/CS, CTB/CS
– наличие внешнего и внутреннего зажимов заземления
– устойчивость к удару 10 Дж
– съемная крышка
– невыпадающие болты
– внешние кронштейны для удобного монтажа
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– сертификация АТЕХ, ГОСТ Р, разрешения Ростехнадзора, ГОСТ К
– возможность устанавливать на крышку замок

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

¹Невзрывозащищенные общепромышленные соединительные коробки серии SA/SS.../CS являются многофункциональными и могут быть использованы для решения целого ряда задач общепромышленного применения. Особенности конструкции этих изделий позволяют использовать их в различных целях: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления для п условий с агрессивной окружающей средой. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

²Благодаря специальному уплотнителю, защищенному от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

³Поставка невзрывозащищенных общепромышленных коробок серии SA/SS.../CS может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как компонент, необходимый в составе оборудования заказчика.

⁴ Внешний и внутренний зажим заземления из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что алюминий является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.

⁵ . Уровень IP определяется по самому низкому IP компоненту, установленному на оболочке корпуса.

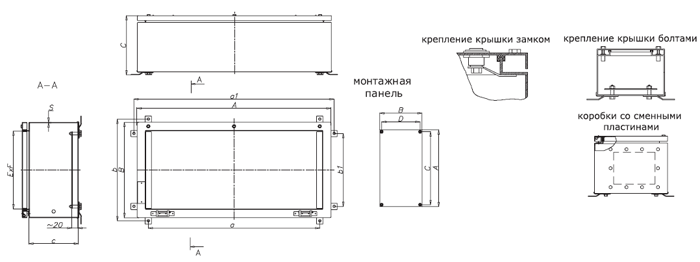

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

При необходимости корпуса большого размера возможно изготовление модуля из нескольких корпусов

^*Уточнять непрописанные размеры при заказе.

*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304). Возможно применение вводов другой серии.

^*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304).

^**Возможно применение вводов другой серии, типа, размера и типа резьбы.
