ООО «КОРТЕМ-ГОРЭЛТЕХ» использует богатый опыт в технологии производства корпусов для шкафов по схеме заказчика, и многие десятилетия является надежным поставщиком взрывобезопасных систем по всему миру. Нам доверяют ведущие Российские компании: Газпром, Газром-Нефть, Роснефть, ЛУКОЙЛ, Сургутнефтегаз, ведущие международные компании Total, BP, Shell, Eni и многие другие. Выпускаемое оборудование полностью соответствует требованиям Газпрома и Роснефти. Опыт эксплуатации в России и республиках бывшего СССР с середины 70-х годов. Оборудование ООО «КОРТЕМ-ГОРЭЛТЕХ» эксплуатируется от Сахалина до Калининграда и от Мурманска до Черного моря, как в условиях крайнего севера, так и в пустынях Туркмении.

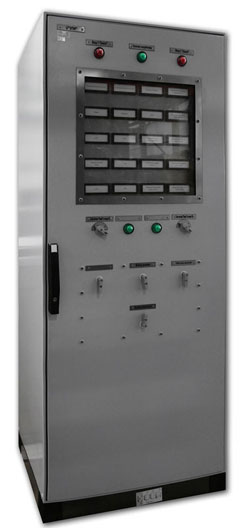

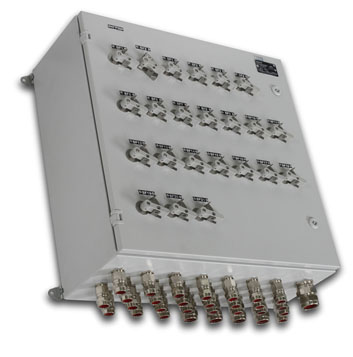

Рудничный нормальный шкаф управления - комплекcное устройство для контроля и управления технологическими процессами. Данные изделия согласно сертификату комплектуются по индивидуальному заказу необходимыми для установки электротехническими компонентами (автоматические выключатели, УЗО, реле, таймеры, контакторы, трансформаторы, магнитные пускатели, плавкие предохранители, расцепители, шины, клеммники, аккумуляторные батареи, барьеры искрозащиты и т.д.), и IT-компонентами (процессоры, контроллеры, устройствама аналогового и цифрового ввода и вывода, коммутаторы, WiFi и т.д.). На поверхности шкафа могут быть установлены смотровые окна, элементы управления и индикации типа, негорючие теплоизоляционные материалы, нагревательные элементы RETO, радиаторы охлаждения и полупроводниковые элементы охлаждения. Имеется возможность размещения любой контрольно-измерительной цифровой или аналоговой аппаратуры (мониторы, вольтметры, амперметры и т.д.) - критерием совместимости является только габаритные размеры самого прибора.
При проектировании шкафов иногда возникают ситуации, когда габариты имеющихся корпусов недостаточны для размещения оборудования. В этом случае шкаф можно разделить на отдельные модули (несколько корпусов меньших габаритов, которые при необходимости соединены между собой). Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в легко доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме FRAME или РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали.
Рудничные нормальные шкафы управления могут быть оснащены навесом, внешними нагревательными элементами RETO, контурной маркировкой со световозвращающимпокрытием LIGHTRETURNING, для удобства эксплуатации в темное время суток, а также осветительными устройствами для искусственного местного освещения согласно СНИП 23-05-95.
Одним из отличий изделий ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления дает возможность работать в рукавицах (важно приработе на улице при низкихтемпературах). Элементы индикации имеютбольшой диаметр и оснащены рефлектором, что позволяет четковидеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеетсябольшой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения типового исполнения, а так же исполнение по требованию заказчика.
Возможно пломбирование ручек управления шкафа.
По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп.
ООО «КОРТЕМ-ГОРЭЛТЕХ» использует технологию проектирования электрооборудования с использованием выполнения электрической схемы и трехмерной модели электрооборудования. Это позволяет сформировать полноценную цифровую модель электрооборудования, максимально приближенную к реальному изделию. Группировка устройств по корпусам позволяет структурировать модульное электрооборудование в соответствии с конструкторскими сборочными единицами и обеспечить быстрое проектирование изделий высокой сложности. В процессе проектирования осуществляется контроль минимально допустимых расстояний между элеменами сборки. Размещение устройств по копрусам позволяет автоматически производить оптимальную трассировку линий связи на провода. Трассировка проводов производится в автоматическом режиме. Из проводов формируются кабели, жгуты и трассы. Диаметр жгута подсчитывается динамически и зависит от диаметра входящих в него проводов и кабелей. В полуавтоматическом режиме создаются сборочные чертежи и комплектовочные ведомости, которые затем поступают на склад материалов и производственные участки.
Для увеличения надежности оборудования ООО «КОРТЕМ-ГОРЭЛТЕХ» применяет специально подобранные, высококачественные изоляционные материалы. При проектировании и размещении внутри оболочек электрических устройств закладываются большие длины путей утечек по поверхности изоляционных деталей и большие воздушные зазоры между оголенными токоведущими частями разного потенциала. Производиться расчет компоновки и размещения электрических устройств, компонентов и креплений внутри оболочки, равномерность рассевания тепла внутри корпуса. Производится электронная обработка графиков результатов моделирования и термограммы при серийных испытаниях в лаборатории на заводе в г. Санкт-Петербурге. Все компоненты и проводники надежно крепятся внутри коробки на теплораспределяющие монтажные панели, DIN-рейки и непосредственно на внутренние стенки корпуса. Это позволяет получить изделия не только соответствующие уровню необходимого IP, а изделие, исключающие перегрев и дальнейшую неисправность электрическихкомпонентов.
СЕРТИФИКАЦИЯ | |
Исполнение: | РН1 или РН2 |
Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321
TC RU C-RU.МЛ02.B.00179 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Максимальное напряжение, В: | 10 000 |
| Максимальная сила тока, А: | 800 |
| Коммутационная износостойкость для автоматических выключателей | 20 тыс. циклов |
| Механическая износостойкость контакторов | 15 млн. циклов |
| Коммутационная износостойкость контактов кнопок | 5 млн. циклов |
| Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип и размер резьбы по требованию) |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (SA/CS); Нержавеющая сталь марки AISI 316L (SA/CS.../SS), уcтойчивая к щелочи и каплям соляной и серной кислоты; Нержавеющая сталь марки AISI 304L (КСРВ-С); Малоуглеродистая сталь (КСРВ-M); Ударопрочный антистатический полиэстер с добавлением графита, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению (SA /CS...P). |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению (для шкафов на базе корпусов SA/CS) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
Несущая рама (в случае модульной конструкции) | /РАМА |
Дренажный клапан для слива конденсата | /ECD |
Антиконденсатное покрытие | /ORANGE |
Обогрев | /ОБОГРЕВ |
Исполнение для температуры эксплуатации -75°С | /АНТАРКТИКА |
Комплекс мероприятий для защиты от обледенения | /ANTI-ICE |
Исполнение для оборудования постоянно эксплуатируемого при низких температурах | /WINTERIZATION(XX°С) |
Климатическое исполнение ОМ1 | /МОРЕ |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
| Приемка заказчика | /ПРИЕМКА |
| Шильд с надписью заказчика | /TAG надпись |
| Совокупность средств для снижения электромагнитных помех | /КИП |
Окрашивание внешней поверхности в цвет по требованию заказчика | /RAL код |
По техническому заданию или эскизным чертежам заказчика мы проектируем и изготавливаем типовые стандартного исполнения или нетиповые не стандартного исполнения шкафы и щиты различного уровня сложности:

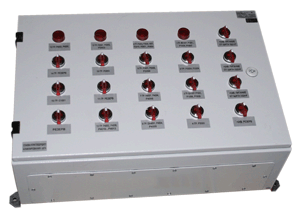

Изготовление возможно как из комплектующих Заказчика, так и из комплектующих, производимых или закупаемых нашей компанией. Все изделия комплектуются в соответствии с проектной документацией, предоставляемой Заказчиком. По желанию Заказчика мы можем переработать проект с применением как российских, так и зарубежных комплектующих. По согласованию с Заказчиком инженеры ООО «КОРТЕМ-ГОРЭЛТЕХ» переработают конструкторскую документацию для применения складских комплектующих и замены неоправданно дорогостоящего оборудования. Эти мероприятия позволят сократить сроки изготовления, стоимость изделия и снизить эксплуатационные издержки. Единичное и серийное изготовление разработанных устройств Вы можете разместить на нашем производстве. НАШИ ПРЕИМУЩЕСТВА РАЗРАБОТКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | ||||
